振弦式土压力计(智能)

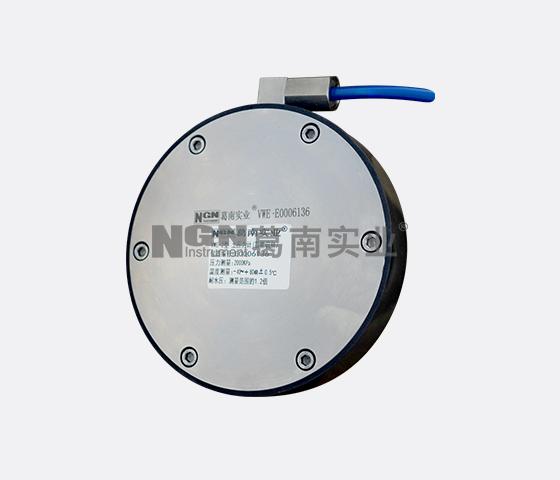

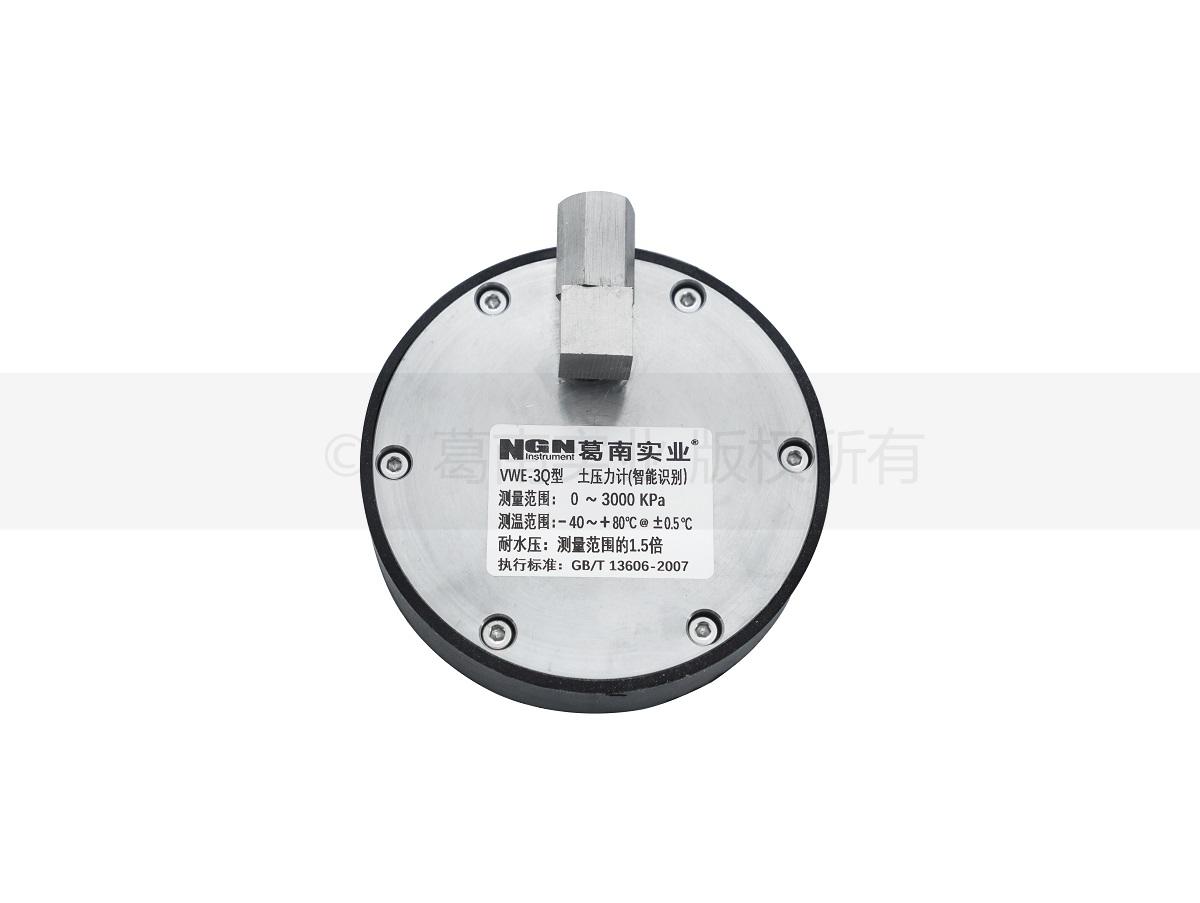

土压力计适用于长期测量土石坝、土堤、边坡、路基等结构物内部土体的压应力，是了解土压力对被测结构物作用力的有效监测设备，同步测量埋设点的温度。振弦式土压力计结构简单，测值稳定，方便安装在需要长期监测土类物质压应力的任何场合。
土压力计全不锈钢结构、抗冲击、耐腐蚀、长期工作在水下。
土压力计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。
规格型号 | VWE-0.4 | VWE-1.6 | VWE-5 | |
尺寸 | 最大外径D | 100/156mm | ||
参数 | 承压盘高H | 21～24mm | ||
测量范围 KPa | 0～400 | 0～1600 | 0～5000 | |
分辨率 | 0.025% | |||
非线性度/多项式 | ≤ 0.5%F.S/≤ 0.1%F.S | |||
测温范围 | -40℃～+80℃ | |||
性能 | 灵敏度 | ±0.1℃ | ||
参数 | 测温精度 | ±0.5℃ | ||
智能识别 | 1600米信息识别 | |||
智能诊断 | 1600米故障诊断 | |||
接长电缆 | 2500米正常测量 | |||
过范围限 | 测量上限1.2倍 | |||
耐水压 | 测量范围1.5倍 | |||
仪器材料 | 不锈钢 | |||
绝缘电阻 | 50MΩ | |||
注：频率模数F=Hz2×10-3
2 结构

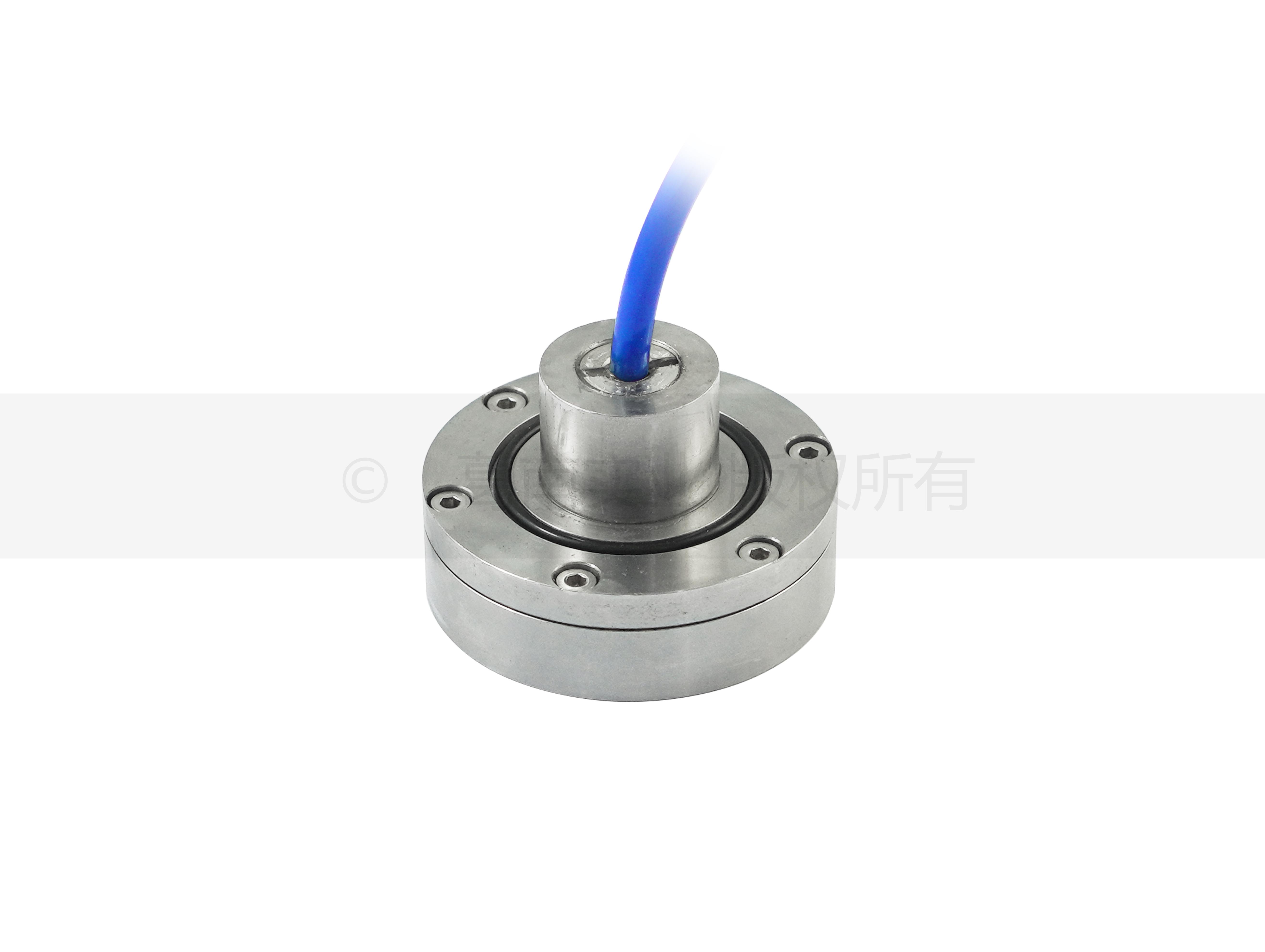

土压力计由背板、感应板、观测电缆等组成。
土压力计配套设备 | ||
1 | 标定设备 | 水标试验罐 |
2 | 标定仪表 | 精密标准压力表 |
3 | 观测电缆 | YSPT-4P型水工电缆 |
4 | 电缆接长 | GJ-1型防水接头 |
5 | 测量仪表 | VW-102E型全功能读数仪 |
6 | 集中自动化测量 | MCU-32型分布式模块化自动测量单元 |
7 | 分散自动化测量 | GDA16型全功能采集仪 |
8 | 系统软件 | 葛南云平台、数据采集系统软件 |
9 | 安装附件 | 不锈钢安装支架 |
1 测量
1.1读数仪测量
测量用VW-102E型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接土压力计的输出电缆，黑、红测频率，白、绿测温度。土压力计内附有智能识别芯片，其内存贮有该土压力计的编号、标定系数K、温度修正系数b等信息。读数仪测量时会自动将识别信息读出，顺序存入读数仪内，同步葛南云平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。
工程现场多支土压力计电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支土压力计所对应的编号及身份信息。
1.2 自动化测量
自动化测量用MCU-40型分布式模块化自动测量单元可接入16～80支土压力计，用GDA1602(1/4/8/16)型全功能采集仪可接入1～32支土压力计，适用于单台或多台组网自动测量，接入通道任意组合，具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
2 计算方法
2.1 当外界温度恒定，土压力计仅受到压应力，其
压应力值 P 与输出的频率模数△F 为线性关系：
P = k×△F
△F = F - F0
式中： P—土压力计的测量值， 单位为 KPa；
k—土压力计的灵敏度系数，单位为 KPa/F；
△F—模数实时测量值相对于基准值相的变化量，单位为 F；
F—模数实时测量值，单位为 F；
F0 —模数的基准值，单位为 F。
2.2 当作用在土压力计上的压应力恒定，而温度增加△T，此时土压力计有输出量△F´, 这个输出量是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T 为下线 性关系：
P´= k×△F´+ b×△T = 0
K×△F´= -b×△T
△T = T - T0
式中： b—土压力计的温度修正系数，单位为 KPa /℃;
△T—温度实时测量值相对于基准值的变化量， 单位为℃;
T—温度实时测量值，单位为℃;
T0—温度的基准值， 单位为℃。
2.3 当土压力计受到压应力和温度的双重作用， 土压力计计算公式为：
Pm = k×△F + b×△T = k×(F - F0) + b×(T - T0)
式中： Pm—被测结构物的压应力值，单位为 KPa。
