振弦式表面应变(钢板)计(智能）
表面应变(钢板)计适用于长期布设在水工结构物或其它结构的表面，测量结构物的应变量，同步测量布设点的温度。
表面应变(钢板)计全不锈钢结构、一体化设计、防旋转、防折弯、抗冲击、抗跌落、接地防雷、弹性模量小，与被测结构物的随动性好，不会干扰原应力场，安装简单可靠，长期工作在水下。
表面应变(钢板)计全不锈钢结构、一体化设计、防旋转、防折弯、抗冲击、长期工作在水下。
表面应变(钢板)计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。
1 规格及主要技术参数
| 规格型号 | VWS-10F |
| 测量标距 L | 100mm |
| 有效直径 d/端部直径 D | 24/23mm |
| 测量范围 | 3000με（拉伸1500με；压缩1500με） |
| 分辨力 | 0.015%F.S |
| 拟合/端基精度 | 0.1%F.S/0.5%F.S |
| 测温范围 | -40℃～+80℃ |
| 测温灵敏度 | ±0.1℃ |
| 测温精度 | ±0.5℃ |
| 温度修正系数 b | 13με/℃ |
| 智能识别 | 1600米信息识别 |
| 智能诊断 | 1600米故障诊断 |
| 过范围限 | 测量上限1.2倍 |
| 弹性模量 Eg | 150～400MPa |
| 耐水压 | 0.5MPa |
| 绝缘电阻 | 50MΩ |
| 仪器材料 | 不锈钢 |

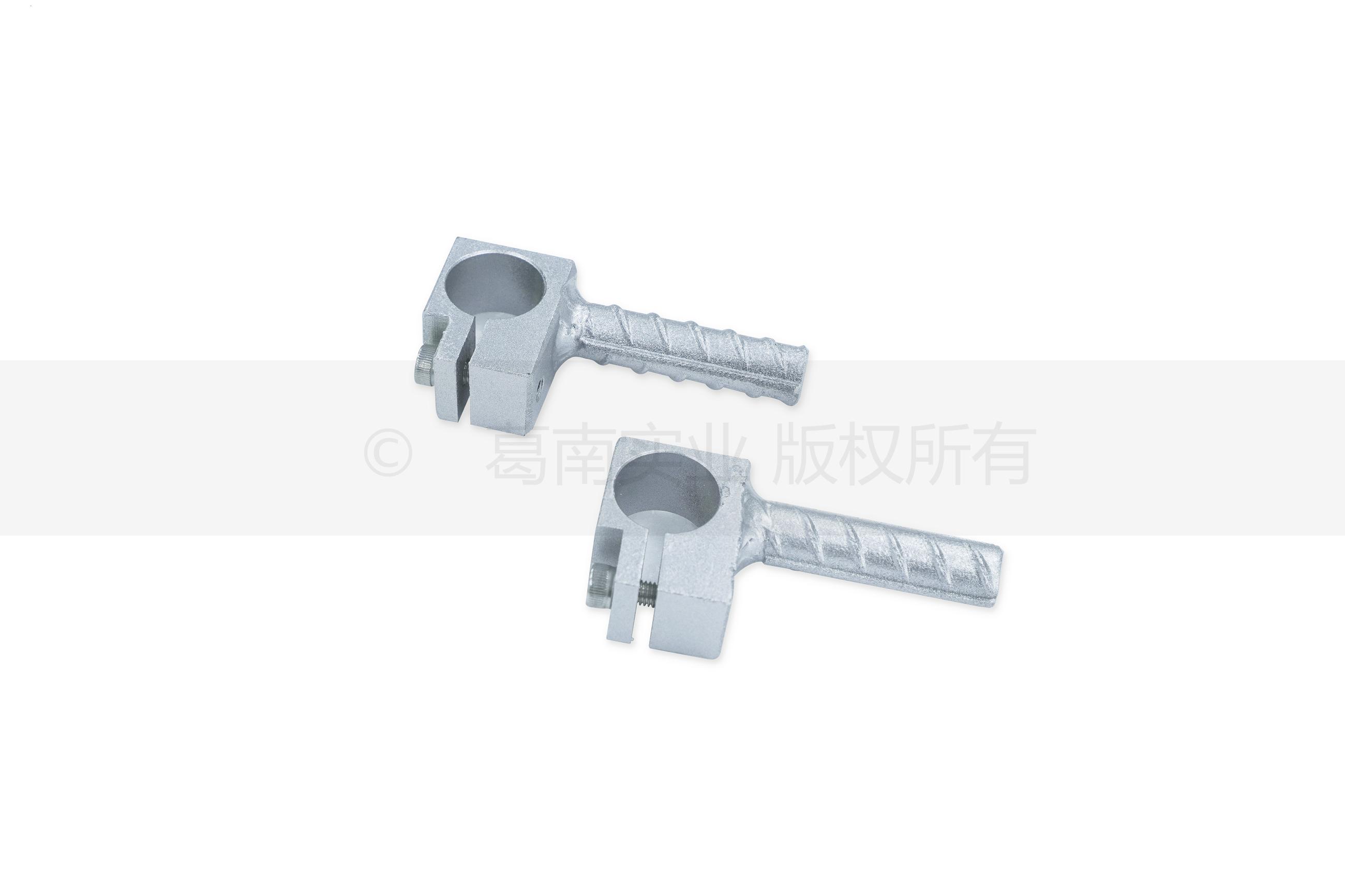

| 其它附件 | 标准夹具、T型夹具（带翼板） |
| 资质证书 | 《水利部水文仪器及岩土工程仪器质量监督检验测试中心CMA报告》、《南京市计量院校准证书》、入选《2022年全国水利系统招标产品重点采购目录》、入选《2023年全国水利系统招标产品重点采购目录》 |
注：频率模数F=Hz2×10-3
2 结构

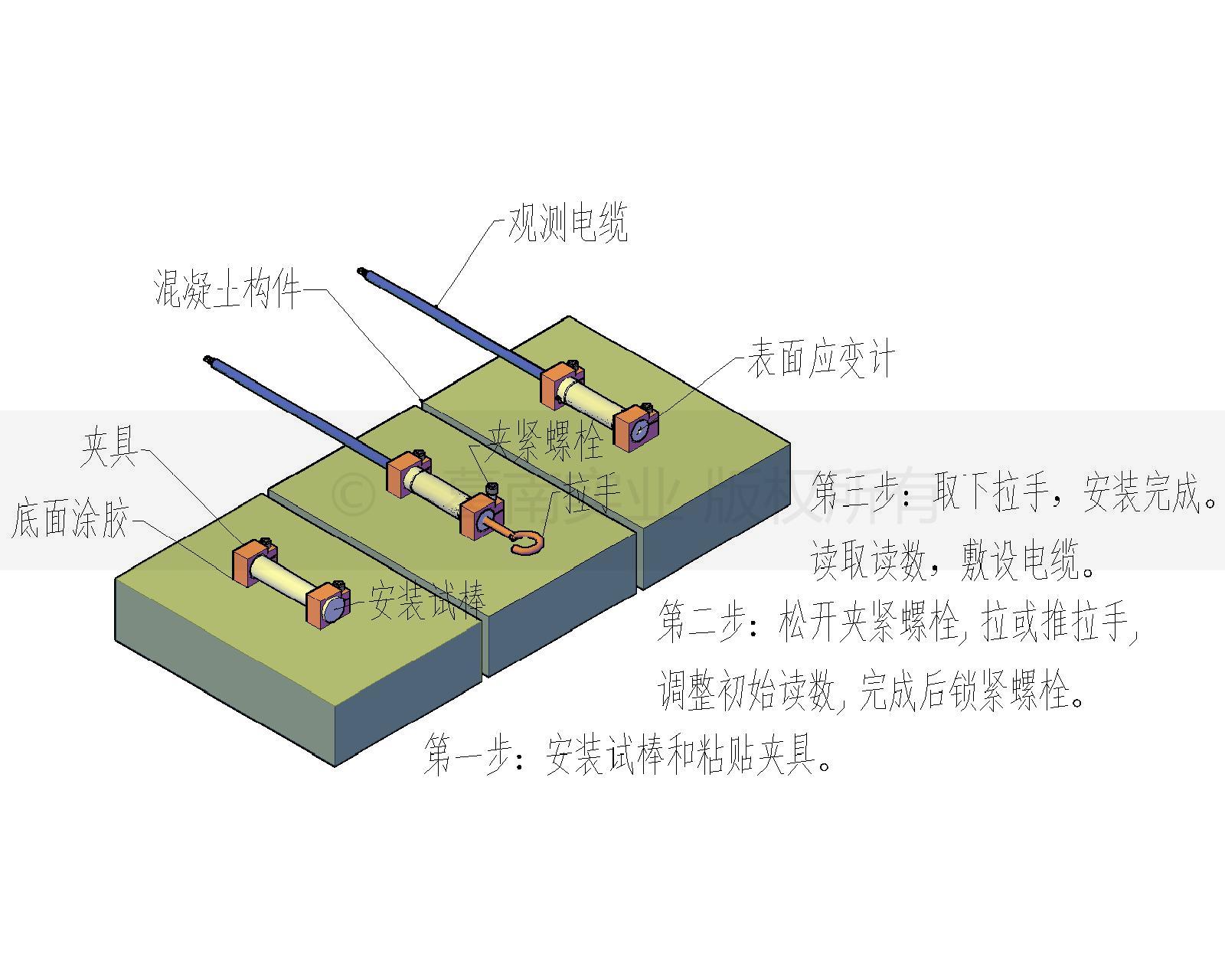

表面应变(钢板)计由应变计、夹具、观测电缆等组成。
表面应变(钢板)计配套设备 | ||
1 | 标定设备 | SCS-1型应变传感器标定架 |
2 | 标定仪表 | 数字万分表 |
3 | 观测电缆 | YSPT-4P型水工电缆 |
4 | 电缆接长 | GJ-1型防水接头 |
5 | 测量仪表 | VW-102E型全功能读数仪 |
6 | 集中自动化测量 | MCU-32型分布式模块化自动测量单元 |
7 | 分散自动化测量 | GDA16型全功能采集仪 |
8 | 系统软件 | 葛南云平台、数据采集系统软件 |
9 | 安装附件 | 夹具 |
1 测量
1.1读数仪测量
测量用VW-102E型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接表面应变(钢板)计的输出电缆，黑、红测频率，白、绿测温度。表面应变(钢板)计内附有智能识别芯片，其内存贮有该表面应变(钢板)计的编号、标定系数K、温度修正系数b等信息。读数仪测量时会自动将识别信息读出，顺序存入读数仪内，同步葛南云平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。
工程现场多支表面应变(钢板)计电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支表面应变(钢板)计所对应的编号及身份信息。
1.2 自动化测量
自动化测量用MCU-32型分布式模块化自动测量单元可接入8～32支表面应变(钢板)计，用GDA1602(1/4/8/16)型全功能采集仪可接入1～16支表面应变(钢板)计，适用于单台或多台组网自动测量振弦、差阻、电阻、电流、电压、开关、数字量输出的表面应变(钢板)计信号，接入通道任意组合，具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
