建设需求
“小型水库大坝安全监测及水雨情测报系统”紧密贴合小型水库的管理要求进行设计,主要包括:
(1)对水库各类监测项目数据实时管理,如渗流、渗压、水位、雨量、视频监控、GNSS等,各水库分管部门可远程访问,实时查看数据;
(2)兼容各种类型设备数据及历史数据,实现数据在一个平台上统一管理,用户可便捷查看,并进行数据的对比、分析;
(3)结合项目需要,支持本地化部署,可将数据发送到指定的省市级平台,方便上级管理人员查看和管理,实现数据的互通共享。
软件架构
软件主要功能

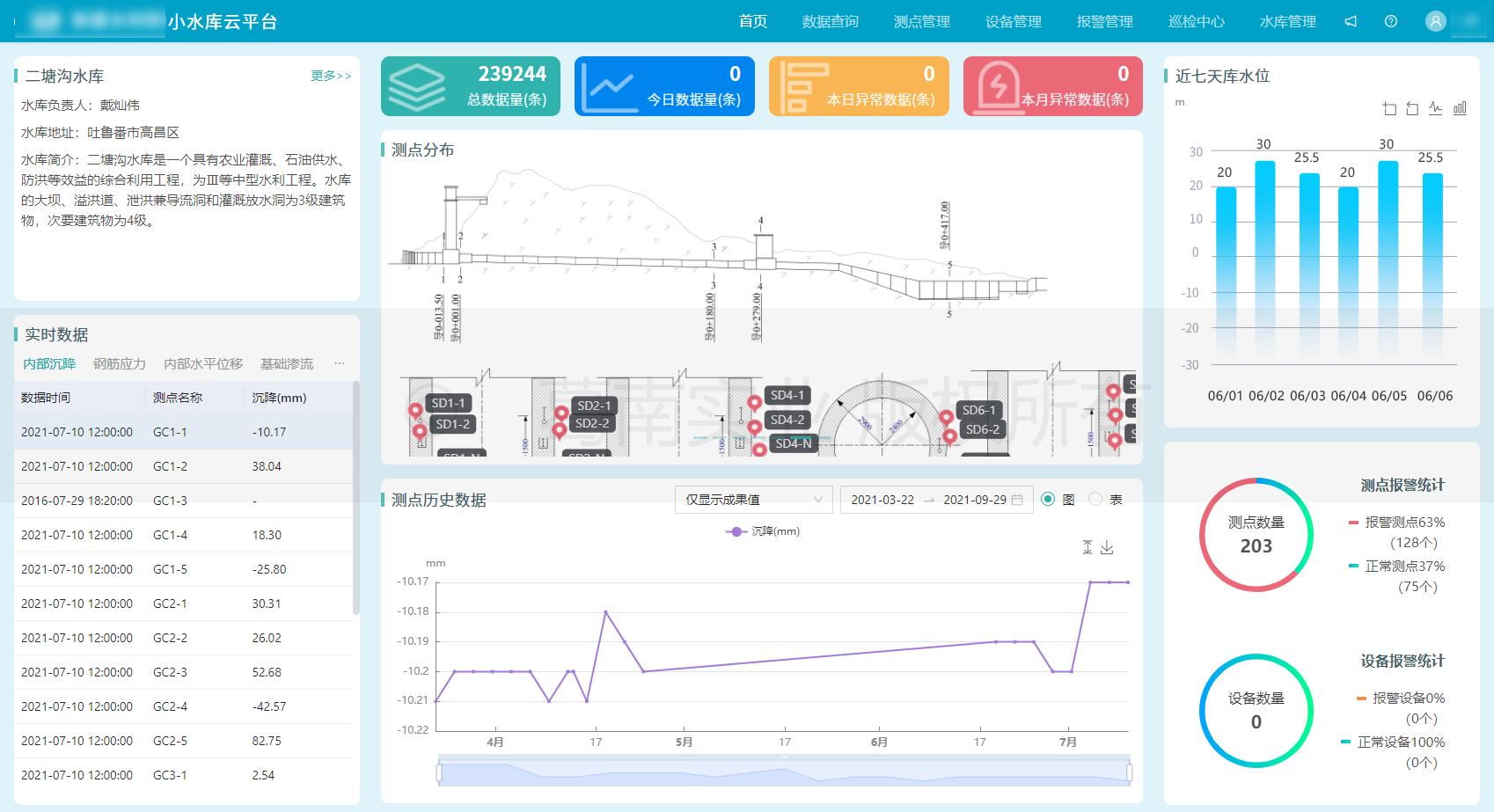

数据管理
数据管理对采集设备采集的各类型数据进行计算、展示,可容纳海量数据并发,过滤异常数值,实时显示特征值。
数据过程线
数据分析
数据分析满足了数据对比、浸润线绘图、相关性分析、特征值分析等多维度的数据分析需求,浸润线可自定义坝体形状,灵活配置渗压计埋设部位,直观展示浸润线走势。
数据对比

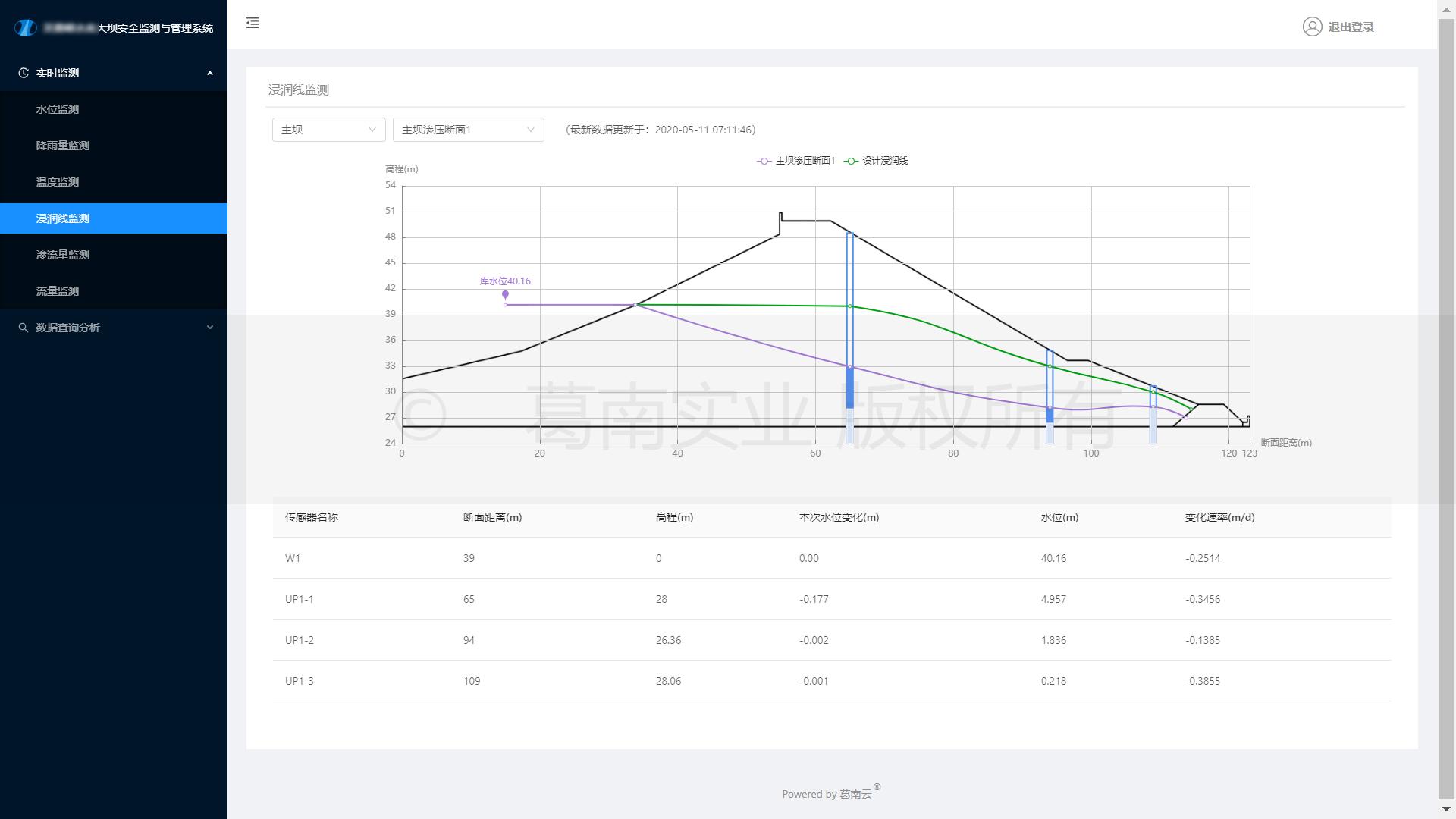

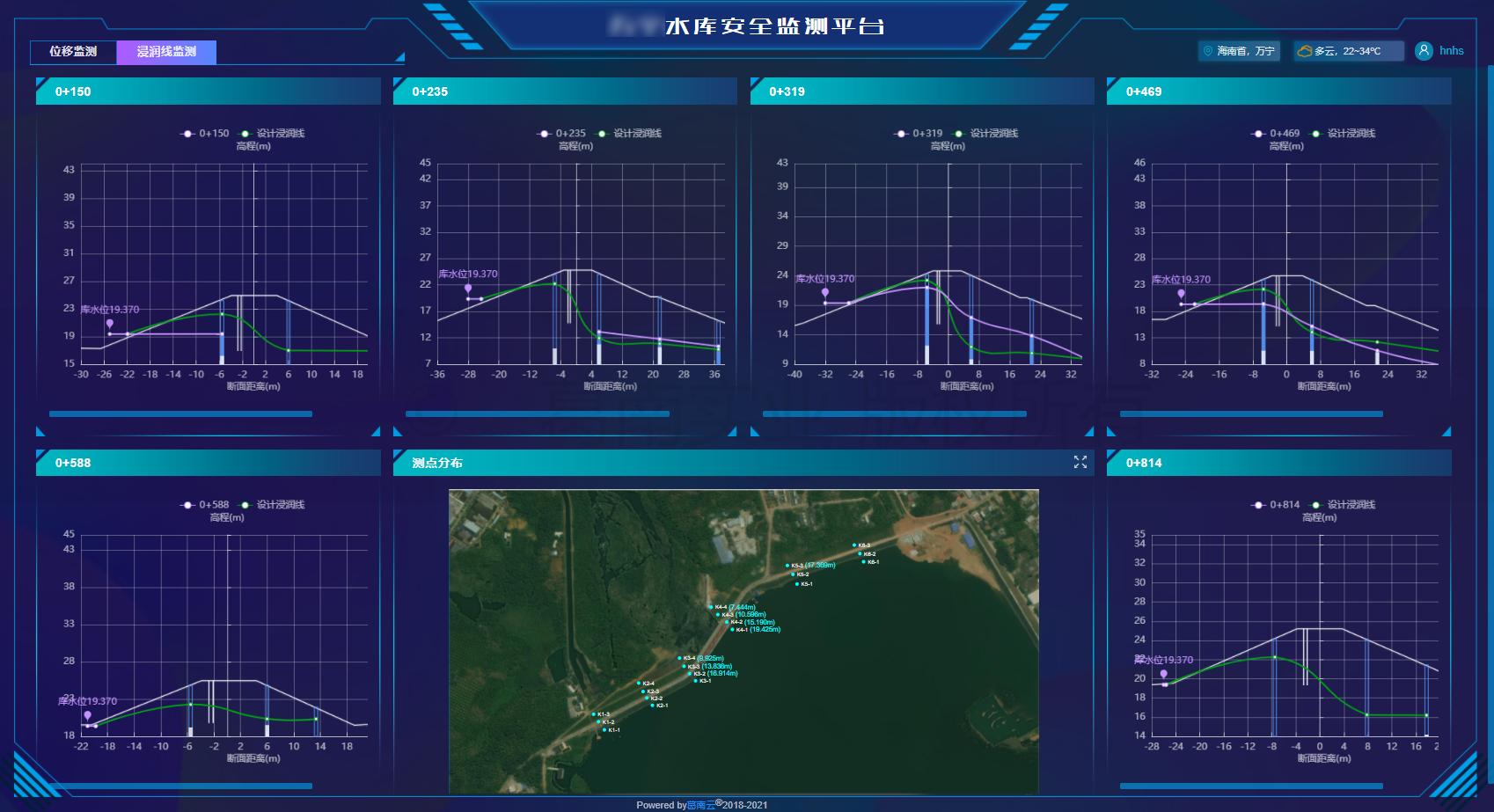

浸润线观测
相关性分析
特征值分析
数据对接
平台支持多厂家数据源接入,与其它外源数据实现统一化管理。
GNSS数据管理
视频监测
对接摄像机平台,打通多平台壁垒,用户无需管理多个账号,通过平台即可实时查看多个视频图像。
视频图像查看
测点管理
测点管理通过智能识别自动配置测点资料,快速形成组网关系,可灵活配置监测项目、监测部位、测站信息、测点分布图等,多种算法选择或自定义算法,实现测点的多维度个性化管理。
测点管理
设备管理
设备管理实现对设备信息、采集策略、设备工况等管理,集成设备交互、配置、升级等各项功能,精细化管理,大大缩短运维时间。
设备管理
设备组网
数据预警
数据预警可对测点、设备等进行多种类多级别的报警设置,报警数据自动生成历史报警记录,通过报警对象、级别、类型等快速查找。
报警策略管理
项目配置
项目配置实现对项目资源的管理、分配和控制,灵活管理。
公式库管理
“小型水库大坝安全监测及水雨情测报系统”为小型水库的大坝安全监测和水雨情测报能力给予了有力支持,加强了水库的安全管理,帮助水库逐步实现大坝安全监测信息管理一体化、过程自动化、应用智能化、决策科学化,建立完善的自动化安全监测系统,提高水库通讯能力、预警能力、运维技术、管理手段,充分发挥水库的综合工程效益。
平台功能总览 | |
数据管理 | 数据过程线 |
雨量数据监测 | |
数据导入 | |
数据导出 | |
数据对比 | 数据对比 |
浸润线 | |
相关性分析 | |
特征值分析 | |
视频监测 | 视频图像 |
摄像机管理 | |
测点管理 | 测点信息管理 |
监测项目管理 | |
安装位置管理 | |
测点分布配置 | |
设备管理 | 设备信息管理 |
设备组网 | |
设备调试 | |
设备采集策略管理 | |
报警管理 | 报警数据管理 |
报警策略管理 | |
系统管理 | 用户信息管理 |
外部数据源配置 | |
公式库管理 | |
个人中心 | 账号信息管理 |
账号密码修改 |
