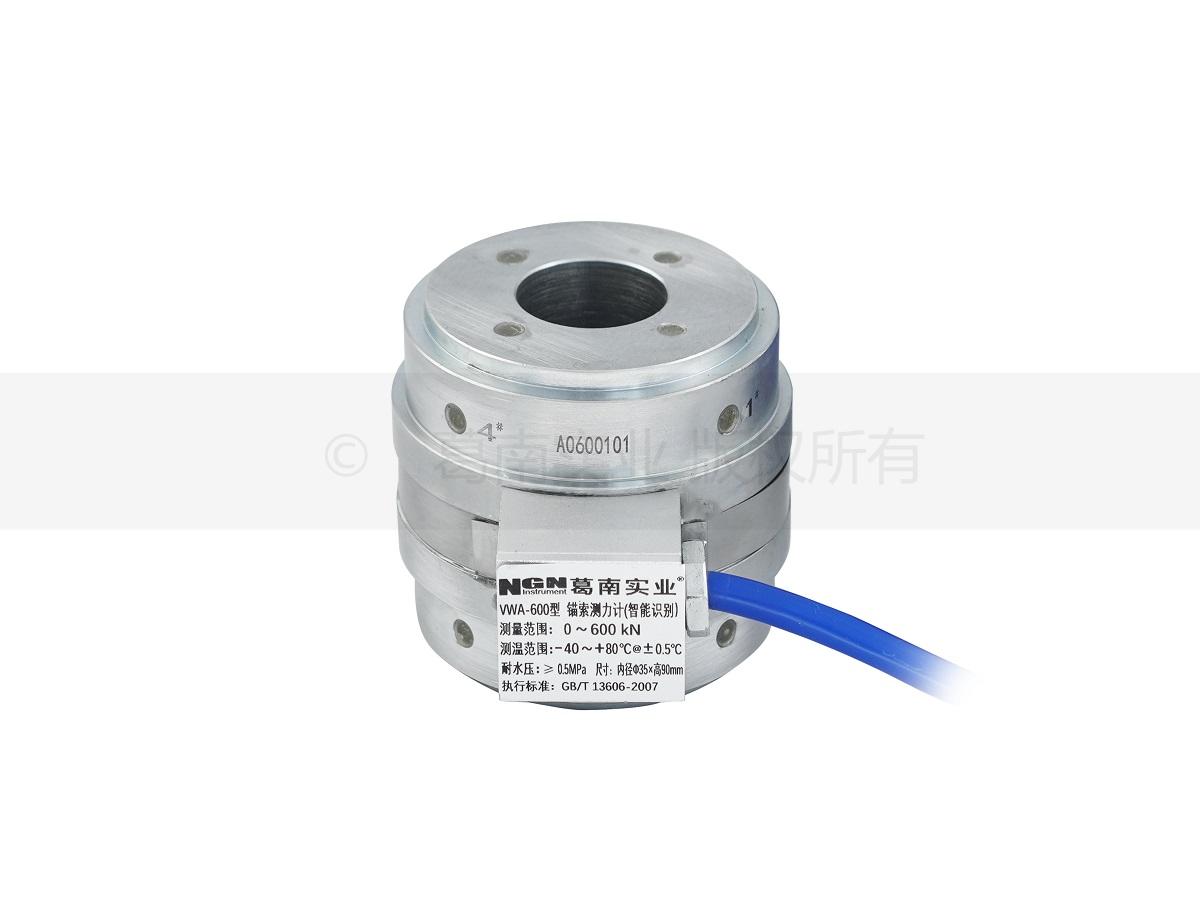

振弦式锚索测力计(智能)
锚索测力计适用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁等预应力的锚固状态，同步测量埋设点的温度。振弦式锚索测力计有温度自动补偿功能，温度修正系数小于最小读数，使用中不需要温度修正。
锚索测力计4~6支布置、抗冲击、温度自补偿、测值稳定可靠。
锚索测力计测量系统智能识别信息、智能故障诊断、云平台手机无缝对接。
1 规格及主要技术参数
| 规格型号 | VWA系列 |
| 测力计数 | 4～6支 |
| 测量范围 | 0～5000kN（量程可定制） |
| 分辨力 | 0.05%F.S |
| 拟合精度 | 0.5%F.S |
| 测温范围 | -40℃～+80℃ |
| 测温灵敏度 | ±0.1℃ |
| 测温精度 | ±0.5℃ |
| 智能识别 | 1600米信息识别 |
| 智能诊断 | 1600米故障诊断 |
| 过范围限 | 测量上限1.2倍 |
| 测力筒高 L | 90mm |
| 耐水压 | 0.5MPa |
| 绝缘电阻 | 50MΩ |
| 仪器材料 | 高碳钢 |
| 其它附件 | YSPT-10水工电缆 |
| 资质证书 | 入选《2022年全国水利系统招标产品重点采购目录》、入选《2023年全国水利系统招标产品重点采购目录》 |
| 定制需求 | 1.所需观测电缆的长度要求； 2.测量范围（吨位或kN）； 3.自制锚垫板的开孔尺寸，外径有无限制要求； 4.配套的锚垫板内止口直径和外止口直径 ； 5.用户提供所使用的锚具型号； |
注：频率模数F=Hz2×10-3
2 结构
锚索测力计由测量钢筒、外护筒、振弦式应变计、观测电缆等组成。
锚索测力计配套设备 | ||
1 | 标定设备 | 精密材料试验机 |
2 | 标定仪表 | 精密标准压力表 |
3 | 观测电缆 | YSPT-4P型水工电缆 |
4 | 电缆接长 | GJ-1型防水接头 |
5 | 测量仪表 | VW-102E型全功能读数仪 |
6 | 集中自动化测量 | MCU-32型分布式模块化自动测量单元 |
7 | 分散自动化测量 | GDA16型全功能采集仪 |
8 | 系统软件 | 葛南云平台、数据采集系统软件 |
1 测量
测量用VW-102E型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接锚索测力计的输出电缆，黑、红测频率，白、绿测温度。锚索测力计内附有智能识别芯片，其内存贮有该锚索测力计的编号、标定系数K、温度修正系数b等信息。读数仪测量时会自动将识别信息读出，顺序存入读数仪内，同步葛南云平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。
工程现场多支锚索测力计电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支锚索测力计所对应的编号及身份信息。
1.2 自动化测量
自动化测量用MCU-32型分布式模块化自动测量单元可接入8～16支锚索测力计，用GDA1602(4/8/16)型全功能采集仪可接入1～8支锚索测力计，适用于单台或多台组网自动测量振弦、差阻、电阻、电流、电压、开关、数字量输出的锚索测力计信号，接入通道任意组合，具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
