ShapeOne® 全自动测斜仪
ShapeOne® 全自动测斜仪，专为深层水平位移监测设计。 主要由GN-1型测杆、集成式操控台、自动绕线机箱、测斜仪APP及数据管理云平台组成。整套系统自动测量、自动控制、自动传输，形成一体式全自动测量。设备自带集成式操作台，功能划分清晰，可拆卸设计，便于用户灵活使用。 广泛应用于水利水电、基坑、矿山、地灾、桥梁、交通等各类监测场景。配有手机操作APP及数据管理云平台，监测数据实时同步云端，实现全流程自动化、数据无忧共享。
测量精度高，稳定性好
采用高精度MEMS传感器，测量精度高、响应速度快。 自动检测数据稳定环境读取测值，抗干扰能力强。
多重感知，安全更进一步
独特的智能感知，智能校准，智能触底和超量程检测技术。 全方位实时监控监测状态，自动启动预警机制。
极简操作，高效作业
通过蓝牙手机APP，轻松实现本地配置。 一键开启自动测量模式，效率提升一倍。
智能续航，强劲动力
内置高性能锂电池，低电量智能提醒，极速闪充，满足高强度作业需求。
人性化设计，提升体验感
高清双显示屏，实时显示测量深度及数据。 声音，灯光双重提示，实时反应测量状态。 全新一体化设计，每个部位均可独立拆分。
高度集成，云端共享
测量数据可通过手机在现场实时查看，并通过MQTT加密协议无缝上传云端，一站式实现数据测量、控制、存储、 传输，并通过云端实现数据共享、分析、预警。
1.模块介绍

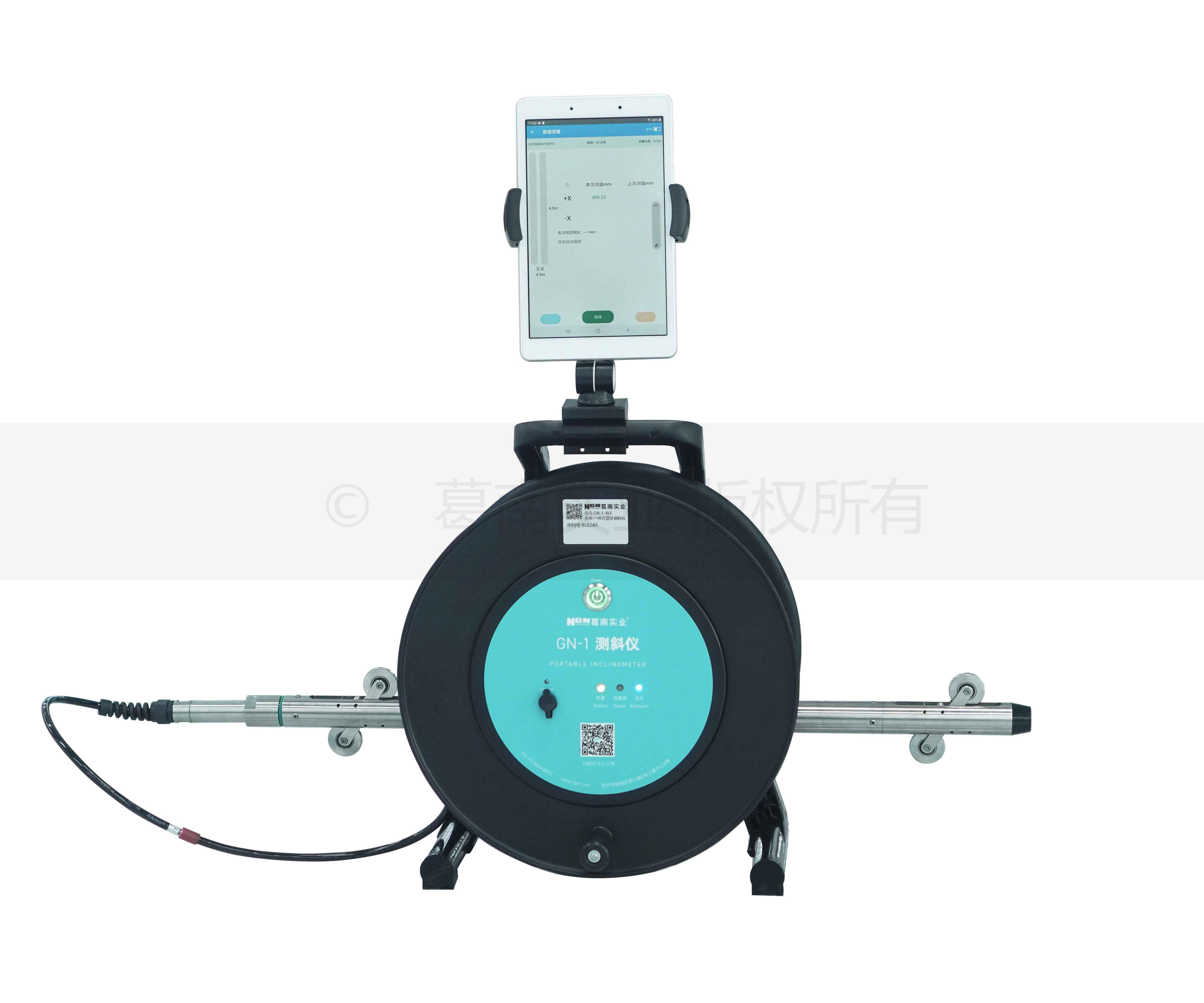

01 GN-1型测斜仪
测杆采用高精度MEMS传感器，测量精度高，测值稳定，可靠性好，响应速度快，输出RS485数字量信号。全不锈钢结构、抗冲击、测值稳定、可长期工作在水下。
02 集成式操控台
全自动测斜仪整体坚固耐用，人机交互友好、功能区域划分清晰，按钮功能明确。具有蜂鸣器、指示灯、语音提示及双屏实时显示测量深度及测量数据。配有平板和线缆收放控制机构，操控台采用可拆卸设计，便于用户灵活使用。
操作面板说明
03 绕线机构
绕线机箱是由电机、绕线装置、压力传感器装置及监测装置组成，各部位高度协同、精准配合，支撑整套系统完成一体式全自动测量。
04 数据管理云平台
全自动测斜仪云平台是葛南公司自主研发的用于全自动测斜仪测量数据存储、展示和管理的平台。测量数据同步至云平台，同时管理多个工程及测量数据，数据远程异地查看，实时共享，绘制管型图，导出数据报表，方便用户实时在线出具报告或后期处理。
05 DataMint® TiltPath Pro APP
App通过蓝牙与平板或手机连接，用于工程现场测量、数据查看、实时作图制表。
2.工作解析图
整体参数
| 测量项目 | 技术参数 |
| 供电方式 | 锂电池供电/220AC市电 |
电池容量 | 20Ah/24V |
通讯方式 | 蓝牙、4G、U盘 |
| 工作温度 | -10℃～60℃ |
| 储存湿度 | ≤90%RH |
| 储存温度 | -30℃～+70℃ |
| 耐水压力 | ≥1Mp |
| 待机电流 | 约150mA |
续航时间 | ＞12h |
| 抗震性能 | 10～200HZ，20g |
配套软件 | 测斜仪云平台 |
| 测斜仪App（安卓系统) |
便携式操控台
项目 | 技术参数 |
供电电压 | 20～36V |
| 显示方式 | 双屏数码 |
| 数码管一 | 显示深度，精度0.01m |
| 数码管二 | 显示测值，精度0.1mm |
外壳材质 | 工程塑料 |
面板材质 | 亚克力板 |
| 防水措施 | 便携雨罩 |
尺寸 | 380*310*180mm |
| 重量 | 5.5kg |
高精度MEMS测杆
项目 | 技术参数 | |
规格型号 | GN-1 | GN-1(2) |
| 测杆直径 | 28mm | |
| 仪器轮距 | 500mm | |
| 仪器总长 | 600mm | |
| 测量方向 | ±X | ±X、±Y |
| 测量范围 | ±15(30)° | ±15(30)°、±15(30)° |
| 灵敏度 | ≤3.6" | |
| 测量精度 | 0.02%F.S | |
输出信号 | RS485 | |
| 过范围限 | 测量上限1.2倍 | |
| 仪器材料 | 不锈钢 | |
耐水压 | ≥1MPa | |
| 绝缘电阻 | ≥50MΩ | |
测量重量 | 2.3kg | |
绕线机箱
项目 | 技术参数 |
连接方式 | 6pin+12pin航空插头 |
额定电压/功率 | 24v/60w |
计数装置精度 | ≈1mm |
线标间距 | 0.5m |
压力传感器量程 | 10kg |
接近开关量程 | 12mm |
机箱重量 | 20KG |
机箱尺寸 | 575(L)*340(W)*350(H)mm |
