测斜仪(智能蓝牙)

 测斜仪适用于测量土石坝、面板坝、岩土边坡、土建基坑、路基等结构物的水平位移，测斜仪配合测斜管可反复使用。测斜仪由电缆连接电刷绕盘，绕盘连接GN-103Q型测斜仪读数器，自动读取稳定后的数据，通过蓝牙连接平板或手机，葛南测斜仪APP系统软件实时处理作图作表，同步葛南云平台，全程无纸化操作，工地现场前方测量后方实时查看编辑，测量结果多方共享。

测斜仪测量采用手机或平板触摸屏操作界面、语音提示、同时显示正负双轴数据、位移角度随时切换，工程测孔信息共享、测斜孔深递减、前后测值比对、测值补测或重测、基准值设置、连续自动测量、显示测量进度条、测量进程中可返回至上一个测量点，阈值预警、支持数据多种方式导出、现场绘制立体管形图、离线自动关机、实时操作、控制、存储测斜仪的测量数据等功能。

测斜仪采用的是耐冲击型伺服传感器，可靠性好，稳定速度快，测量方便，输出信号为RS485数字量，直接显示工程值(位移或角度)。测斜仪承载及通讯电缆为芯线钢丝绳带长度标记的聚胺脂电缆。

测斜仪测量系统实时同步云平台，与手机客户端无缝对接。

1 规格及主要技术参数

2 结构

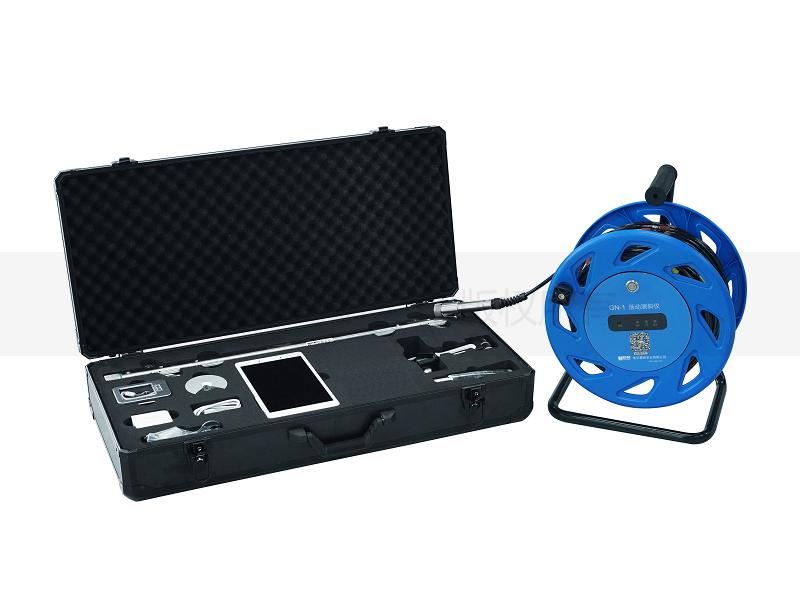

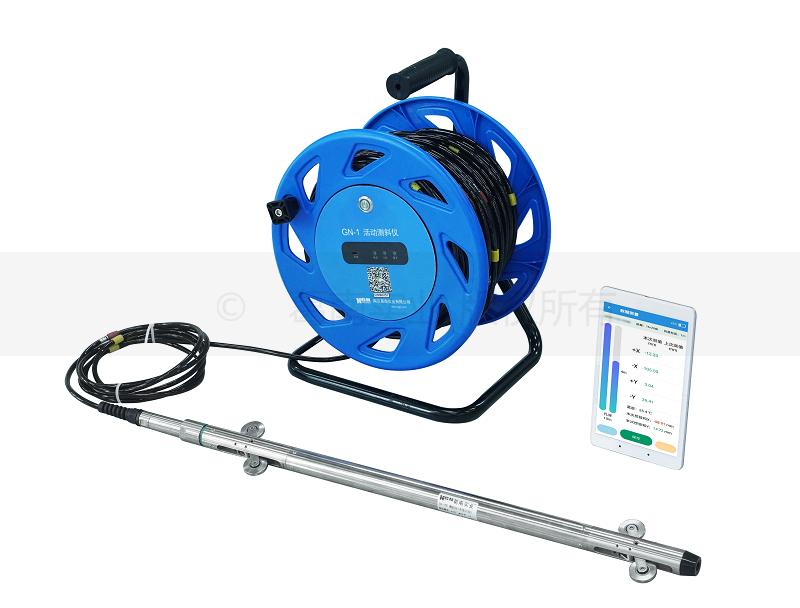

测斜仪由测杆(倾斜传感器、测杆、导轮)、电缆、绕盘、读数器、平板或手机等组成。

注：测斜仪以铅垂线为轴，倾向高端导向轮一侧读数增大(+X)，倾向另一侧读数减小(-X)。
